Optimiza tu entorno con iluminación eficiente y automatizada
La iluminación en ingeniería eléctrica y automatización es un área clave que combina principios físicos, eficiencia energética y control inteligente para optimizar el uso de la luz en diversos entornos. Su estudio abarca desde los fundamentos de la emisión y propagación de la luz hasta la integración de tecnologías avanzadas para mejorar la calidad lumínica, reducir el consumo energético y cumplir normativas técnicas, Un buen diseño de iluminación puede marcar la diferencia entre un entorno eficiente y uno que desperdicia energía, afecta la productividad e incluso compromete la seguridad.
En este artículo, exploraremos los fundamentos técnicos que todo ingeniero y técnico especializado debe conocer para aplicar la luminotécnica de manera efectiva.
1. Propiedades Físicas de la Luz
Cómo la luz transforma los espacios y optimiza el rendimiento energético
La luz es una forma de energía electromagnética que se propaga en ondas y cuya generación puede provenir tanto de fuentes naturales como artificiales. Desde una perspectiva técnica, comprender sus propiedades es esencial para el diseño eficiente de sistemas de iluminación.
1.1 Naturaleza de la Luz
La luz exhibe un comportamiento dual, presentándose tanto como onda electromagnética como flujo de partículas llamadas fotones. Este fenómeno se explica mediante dos teorías fundamentales:
- Teoría ondulatoria: Considera la luz como una onda electromagnética que se propaga en el espacio con características definidas por su longitud de onda, frecuencia y velocidad. En el espectro visible, las ondas oscilan entre 380 y 750 nanómetros.
- Teoría corpuscular o cuántica: Explica la luz como una serie de fotones con energía proporcional a su frecuencia. Este concepto es clave en tecnologías como los diodos emisores de luz (LEDs) y los sistemas láser.
Ambas perspectivas son esenciales en luminotécnica, ya que permiten comprender fenómenos como la transmisión de señales ópticas.
1.2 Características de la Luz
Las propiedades físicas de la luz determinan su aplicación en distintos entornos, desde el diseño de espacios hasta la automatización de iluminación. Sus principales características incluyen:
- Intensidad luminosa: Describe la cantidad de energía emitida por una fuente de luz, medida en candelas (cd). Su correcto control optimiza la eficiencia de un sistema de iluminación.
- Color: Determinado por la temperatura de color en kelvin (K) y el índice de reproducción cromática (CRI), influye en la percepción del entorno y la comodidad visual.
- Dirección: La orientación de la luz afecta la distribución de sombras y la visibilidad de elementos en un espacio.
- Polarización: Describe la alineación del campo eléctrico de una onda luminosa, útil en aplicaciones ópticas especializadas.
El conocimiento de estas propiedades permite desarrollar sistemas de iluminación adaptativos e inclusivos, mejorando su funcionalidad.
2. Principios Fundamentales de la Luz
Reflexión, refracción, absorción y transmisión: La clave para el control óptico de la iluminación
Comprender la interacción de la luz con los materiales es esencial, ya que permite diseñar sistemas de alto rendimiento. Cuatro principios clave explican el comportamiento de la luz en distintos entornos:
2.1 Reflexión
La reflexión ocurre cuando la luz incide sobre una superficie y cambia de dirección sin modificar su medio de propagación. Existen dos tipos principales:
- Reflexión especular: Sucede en superficies lisas, como metales pulidos y espejos, donde el ángulo de incidencia es igual al ángulo de reflexión.
- Reflexión difusa: Ocurre en superficies rugosas o mate, dispersando la luz en múltiples direcciones, lo que favorece la iluminación homogénea.
En el ámbito técnico, el control de la reflexión permite optimizar la eficiencia de los sistemas luminotécnicos, mejorando la distribución lumínica.
2.2 Refracción
La refracción se manifiesta cuando la luz cambia de dirección al atravesar un medio con distinto índice de refracción. La ley de Snell cuantifica este fenómeno, determinando la desviación del rayo luminoso.
En sistemas ópticos avanzados y tecnologías como fibra óptica, este principio se emplea para la transmisión eficiente de luz y datos, favoreciendo la integración de sistemas inteligentes.
2.3 Absorción
La absorción de la luz ocurre cuando una superficie retiene parte de la energía luminosa, transformándola en calor u otras formas de energía. En aplicaciones luminotécnicas, este fenómeno es clave para entender cómo los materiales afectan la distribución de la luz en distintos entornos.
En el diseño de iluminación eficiente, los materiales con alta absorción, como los acabados oscuros, pueden reducir la iluminación general de un espacio, aumentando la demanda energética. Por otro lado, materiales con baja absorción y alta reflectancia mejoran la uniformidad lumínica y favorecen la eficiencia energética.
Desde una perspectiva técnica, este fenómeno es crucial para optimizar el confort visual, reducir el deslumbramiento y evitar pérdidas innecesarias de energía.
2.4 Transmisión
La transmisión de la luz se produce cuando ésta atraviesa un material sin ser reflejada ni absorbida en su totalidad. Dependiendo de la naturaleza del material, la transmisión puede ser:
- Directa: La luz pasa sin alteraciones significativas, como ocurre en vidrios transparentes de alta pureza.
- Difusa: La luz se dispersa al atravesar materiales como acrílicos translúcidos o vidrios esmerilados, generando una iluminación uniforme sin contrastes excesivos.
Este principio es esencial en el diseño de luminarias y sistemas de control de iluminación, permitiendo mejorar la distribución de la luz natural y artificial.
3. Fundamentos de la Iluminación
Cómo calcular la iluminación óptima en cada espacio
La iluminación no solo permite la percepción visual, sino que también influye en la funcionalidad de los espacios, su correcta implementación optimiza el rendimiento de los sistemas y reduce costos operativos.
3.1 Magnitudes Luminotécnicas
Las magnitudes luminotécnicas son parámetros fundamentales para evaluar y diseñar sistemas de iluminación eficientes. Entre las más importantes se encuentran:
- Flujo luminoso (lm): Indica la cantidad de luz emitida por una fuente luminosa.
- Iluminancia (lx): Mide el flujo luminoso que incide sobre una superficie.
- Luminancia (cd/m²): Define la intensidad del brillo percibido en una dirección determinada.
- Intensidad luminosa (cd): Representa la distribución de la luz en un espacio específico.
El dominio de estas magnitudes permite a los ingenieros diseñar sistemas de iluminación que cumplan con normativas técnicas y optimicen el consumo energético.
3.2 Color de la Luz
El color de la luz impacta directamente en la percepción visual y la funcionalidad de un espacio. En ingeniería luminotécnica, se consideran dos factores clave:
- Temperatura de color (K): Define el tono de la luz, desde cálido (2700K-3000K) hasta frío (5000K-6500K).
- Índice de reproducción cromática (CRI): Evalúa la fidelidad con la que una fuente de luz reproduce los colores de los objetos.
La correcta selección de estos parámetros es crucial en aplicaciones industriales y comerciales, donde la percepción de los colores puede afectar la seguridad y eficiencia en los procesos.
3.3 Distribución Luminosa
La distribución de la luz en un espacio es un factor crítico, ya que influye en la percepción visual, afectando directamente a nuestro estado emocional.
Desde un enfoque técnico, la distribución luminosa se representa mediante curvas fotométricas, que permiten visualizar la intensidad de la luz en distintas direcciones. Para garantizar una iluminación efectiva, se deben considerar aspectos como:
- Uniformidad lumínica: Evitar contrastes excesivos entre áreas iluminadas y zonas en sombra, optimizando el confort visual.
- Ángulo de emisión: Determina cómo una fuente de luz proyecta su flujo luminoso, afectando la cobertura del espacio.
- Direccionalidad: El ajuste estratégico de luminarias permite mejorar la distribución de la luz en función de la actividad y diseño del espacio.
En sistemas automatizados, la distribución luminosa se complementa con sensores, permitiendo que la iluminación responda a variaciones en el entorno o en la ocupación del espacio.
3.4 Deslumbramiento
El deslumbramiento es un efecto visual adverso causado por un exceso de brillo en el campo visual, lo que reduce la capacidad de percepción y puede generar fatiga ocular. Este fenómeno es especialmente relevante, ya que afecta la eficiencia y seguridad en entornos industriales y comerciales.
Existen dos tipos de deslumbramiento:
- Deslumbramiento directo: Se produce por fuentes de luz de alta intensidad dentro del campo visual.
- Deslumbramiento reflejado: Ocurre cuando la luz rebota en superficies especulares, como vidrio o metal.
Para mitigar el deslumbramiento, se emplean estrategias como:
- Uso de difusores ópticos en luminarias.
- Regulación de intensidad lumínica mediante sensores inteligentes.
- Optimización del posicionamiento de luminarias, evitando ángulos de incidencia directa en el campo de visión.
Estos métodos no solo mejoran el confort visual, sino que también optimizan el consumo energético.
4. Normativa RIC Nº10
Cumplimiento normativo en iluminación industrial, comercial y residencial
En la ingeniería luminotécnica, la normativa juega un papel crucial al establecer estándares de seguridad, eficiencia energética y calidad visual. En Chile, el Reglamento de seguridad de las Instalaciones de Consumo de energía eléctrica (RIC Nº10) proporciona lineamientos esenciales para el diseño y ejecución de sistemas de iluminación, asegurando que cumplan con criterios técnicos y legales.
4.1 Requisitos según el uso del espacio
La normativa clasifica los espacios en distintas categorías, definiendo sus requerimientos específicos:
- Espacios residenciales: Se prioriza la iluminación confortable con una temperatura de color cálida (2700K a 3000K) y niveles de iluminancia entre 100 y 300 lux.
- Espacios comerciales: La iluminación debe resaltar productos y generar ambientes atractivos, con iluminancias entre 500 y 750 lux y un Índice de Reproducción Cromática (IRC) superior a 80.
- Espacios industriales: Se requieren altos niveles de iluminancia (300 a 1000 lux) y luminarias con protección robusta (IP65 o superior) para ambientes con polvo o humedad.
- Espacios públicos y viales: Se regula la iluminación para garantizar seguridad y eficiencia energética, integrando tecnologías sostenibles como sistemas solares y sensores de movimiento.
4.2 Métodos de cálculo de iluminación
El diseño luminotécnico se fundamenta en cálculos precisos para garantizar niveles óptimos de iluminación. Los métodos más utilizados incluyen:
- Método punto por punto: Determina la iluminancia en ubicaciones específicas mediante la fórmula:
donde E es la iluminancia, I la intensidad luminosa, d la distancia y θ el ángulo de incidencia.
- Método de lumen por área: Calcula la cantidad de luminarias necesarias en un espacio según la fórmula:
donde N es el número de luminarias, E la iluminancia requerida, A el área, F el flujo luminoso unitario, UF el factor de utilización y MF el factor de mantenimiento.
Estos métodos, combinados con herramientas como DIALux y Relux, permiten optimizar el diseño y asegurar el cumplimiento de normativas en proyectos de iluminación.
5. Factores en el Diseño Luminotécnico
Maximiza la eficiencia y el ahorro energético con un diseño optimizado
El diseño luminotécnico debe optimizar el consumo energético, mejorar la experiencia de los usuarios y cumplir con las normativas establecidas. En este contexto, se destacan diversos factores clave que determinan la calidad y efectividad de los sistemas de iluminación.
5.1 Consideraciones según actividades
Cada espacio requiere niveles de iluminancia adecuados para garantizar seguridad y funcionalidad. Las recomendaciones generales son:
- Tareas de alta precisión: Niveles de iluminancia superiores a 1000 lux en laboratorios y áreas de inspección detallada.
- Oficinas y espacios educativos: Entre 300 y 500 lux para facilitar la concentración y evitar fatiga visual.
- Zonas de tránsito: Entre 100 y 200 lux, asegurando orientación y seguridad en desplazamientos.
Además, se debe evaluar la uniformidad y direccionalidad de la iluminación para evitar sombras o deslumbramiento que afecten el desempeño de los ocupantes.
5.2 Tipos de materiales y su interacción con la luz
Los materiales presentes en un espacio influyen directamente en la reflexión, absorción y transmisión de la luz:
- Superficies reflectantes: Materiales como vidrio y metales pueden generar deslumbramientos, por lo que se recomienda el uso de difusores o luminarias con control de distribución luminosa.
- Materiales absorbentes: Colores oscuros reducen la efectividad de la iluminación, exigiendo una mayor densidad de luminarias o fuentes de mayor potencia.
- Materiales translúcidos: Vidrios y paneles pueden optimizar la transmisión de luz natural, reduciendo el consumo energético.
5.3 Color de la luz
La temperatura de color afecta la percepción del espacio y la productividad. Según la normativa, se recomiendan los siguientes rangos:
- Luz cálida (<3000K): Para espacios de descanso, promoviendo sensaciones de confort.
- Luz neutra (3000K-4500K): Ideal para oficinas y áreas educativas, equilibrando concentración y comodidad.
- Luz fría (>4500K): Utilizada en entornos industriales o sanitarios, donde la claridad es prioritaria.
Además, el Índice de Reproducción Cromática (CRI) es crucial en espacios donde la fidelidad del color impacta la funcionalidad, como en tiendas o museos.
5.4 Sistemas de control de iluminación
La gestión eficiente de luminarias optimiza el consumo energético y mejora la funcionalidad. Algunas estrategias incluyen:
- Sensores de movimiento: Reducen el consumo en áreas de uso intermitente.
- Regulación de intensidad (dimming): Permite adaptar la luz según las necesidades y presencia de luz natural.
- Control automatizado: Sistemas inteligentes pueden programar y optimizar la iluminación de acuerdo con patrones de uso.
En la automatización avanzada, la integración con tecnologías IoT permite una gestión remota eficiente, reduciendo costos operativos y mejorando la adaptabilidad de los sistemas lumínicos.
6. Diseño Luminotécnico
Cómo reducir costos y optimizar la iluminación
El diseño luminotécnico es un proceso que busca garantizar una iluminación adecuada para un espacio, alineando aspectos técnicos, normativos y de eficiencia energética. En este contexto, es fundamental seleccionar luminarias adecuadas y optimizar los parámetros lumínicos para cumplir con las normativas vigentes.
6.1 Selección de luminarias
El proceso de selección de luminarias se basa en distintos factores, entre ellos:
- Eficiencia luminosa: Se mide en lúmenes por vatio (lm/W) y permite evaluar cuánta luz emite una fuente por cada unidad de energía consumida.
- Índice de reproducción cromática (CRI): Determina la capacidad de la fuente para representar los colores de manera fiel, siendo recomendable un CRI superior a 80 en espacios laborales y educativos.
- Temperatura de color correlacionada (CCT): Indica la tonalidad de la luz emitida, siendo clave en la adaptación de espacios a actividades específicas.
- Vida útil: La duración de las luminarias afecta los costos de mantenimiento y reposición, por lo que se recomienda optar por fuentes de larga duración, como la tecnología LED.
6.2 Consideraciones energéticas
Un diseño eficiente debe cumplir con los niveles de iluminancia requeridos sin exceder los límites de consumo energético. Para ello, se consideran los siguientes aspectos:
- Control del deslumbramiento: Se evalúa a través del índice UGR (Unified Glare Rating), garantizando que las luminarias no generen molestias visuales.
- Distribución luminosa: Se optimiza mediante el análisis de curvas fotométricas, asegurando una iluminación uniforme sin zonas de sobreexposición ni de baja visibilidad.
- Sistemas de control inteligentes: La integración de sensores, atenuadores y programación horaria permite ajustar dinámicamente la iluminación y optimizar el consumo energético.
Ejemplo de aplicación en una oficina de 100 m²
- Requerimiento normativo: Según el pliego técnico RIC Nº10, el nivel de iluminancia recomendado para oficinas es de 500 lux.

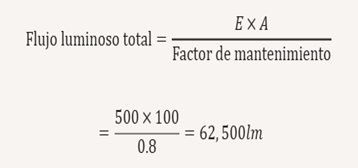

- Cálculo del flujo luminoso requerido:
- Selección de luminarias: Se considera una luminaria LED con eficiencia de 120 lm/W y un flujo luminoso unitario de 3000 lm.
- Cantidad de luminarias necesarias:
- Optimización energética: Con luminarias de 25 W, el consumo total es:
Este cálculo permite diseñar un sistema de iluminación eficiente, alineado con normativas técnicas y con un consumo energético optimizado.
7. Cierre y Consideraciones Finales
La iluminación como eje estratégico en la ingeniera
La iluminación no solo cumple una función técnica en la ingeniería eléctrica y automatización, sino que también influye en aspectos de confort, productividad y eficiencia energética. La correcta aplicación de los principios físicos de la luz, junto con el cumplimiento de normativas como el pliego técnico RIC Nº10, permite desarrollar sistemas de iluminación optimizados que se ajusten a los requerimientos específicos de cada espacio.
Desde una perspectiva técnica, el diseño luminotécnico debe abordar:
- La selección de luminarias con alta eficiencia y bajo consumo energético.
- La distribución estratégica de la luz para garantizar uniformidad y confort visual.
- La integración de sistemas automatizados e IoT para optimizar la gestión energética.
En la actualidad, la incorporación de tecnologías emergentes, como controladores inteligentes y sensores adaptativos, facilita la optimización dinámica de la iluminación, reduciendo costos operativos y minimizando el impacto ambiental.
El diseño de iluminación, más allá de ser un componente técnico, se transforma en un recurso estratégico que conecta funcionalidad y estética para optimizar la experiencia en espacios específicos, se ha demostrado cómo los métodos tradicionales de cálculo, aunque útiles en proyectos sencillos, presentan limitaciones en precisión, adaptabilidad y capacidad de visualización, especialmente en entornos complejos con demandas específicas. La integración de herramientas tecnológicas como DIALux y Relux (pronto escribiré un artículo sobre herramientas tecnológicas en los sistemas de iluminación) representa una evolución necesaria en el diseño de iluminación, estas soluciones permiten simular distribuciones lumínicas, optimizar configuraciones y evaluar el impacto energético de manera eficaz, garantizando resultados sostenibles y ajustados a las normativas, además, la capacidad de visualizar el diseño en un entorno digital proporciona un enfoque más dinámico y adaptable para satisfacer necesidades tanto funcionales como emocionales.
Un sistema de iluminación bien diseñado no solo cumple con los estándares técnicos, sino que también genera ambientes que inspiran conexión, confort y creatividad, este equilibrio destaca y transforma cada espacio en una experiencia.
